SNT3 (Tumpang kejap) Pendawaian 3 Fasa

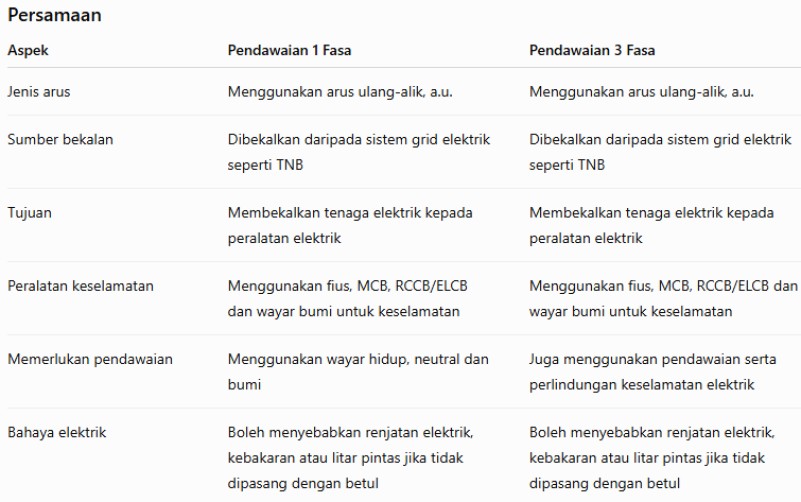

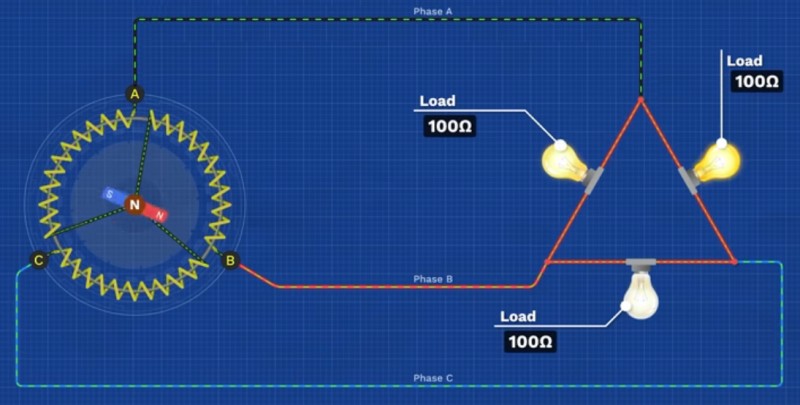

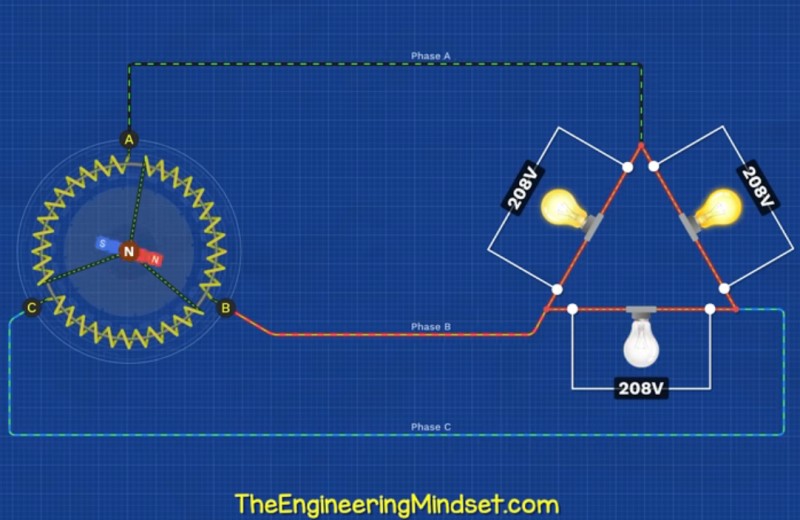

Kebiasaannya, bekalan tiga fasa dihasilkan oleh satu penjana elektrik sahaja, iaitu penjana tiga fasa.

Bayangkan di dalam satu penjana itu ada:

• satu magnet yang berputar di tengah, dan
• tiga gegelung wayar yang dipasang mengelilingi magnet.

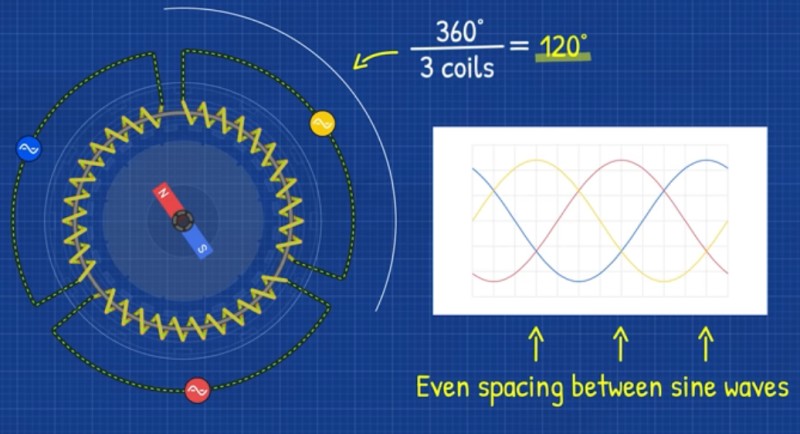

Ketiga-tiga gegelung itu disusun pada kedudukan berbeza, iaitu 120° antara satu sama lain.

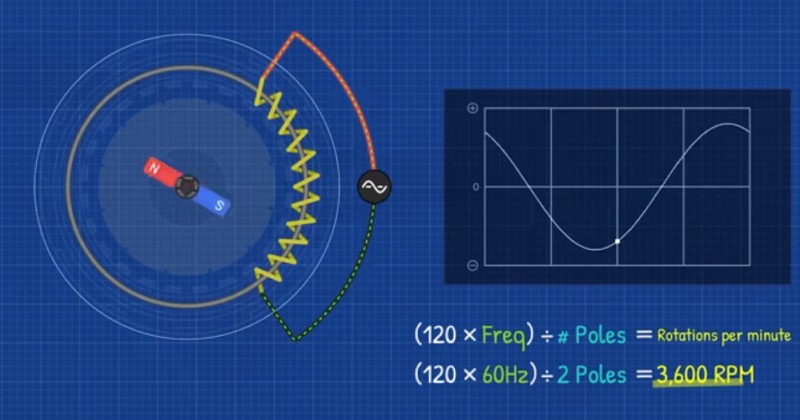

Apabila magnet berputar, magnet itu memotong ketiga-tiga gegelung lalu menghasilkan tiga arus ulang-alik:

• Gegelung pertama menghasilkan Fasa 1
• Gegelung kedua menghasilkan Fasa 2
• Gegelung ketiga menghasilkan Fasa 3

Jadi, satu penjana → tiga bekalan elektrik fasa.

Bayangkan seperti tiga orang mengayuh basikal

Bayangkan tiga orang sedang mengayuh basikal untuk menjana tenaga.

• Orang A mula mengayuh dahulu.
• Orang B mengayuh sedikit lewat.
• Orang C mengayuh sedikit lagi lewat.

Mereka semua tetap mengayuh secara berterusan, tetapi kedudukan kayuhan mereka tidak sama pada masa yang sama.

Begitulah Fasa 1, Fasa 2 dan Fasa 3:

Perkataan “teranjak 120°” bermaksud puncak setiap gelombang tidak berlaku pada masa yang sama.

Fasa 1:     /‾\      /‾\
___________/   \____/   \____

Fasa 2:         /‾\      /‾\
_______________/   \____/   \__

Fasa 3:             /‾\      /‾\
___________________/   \____/   \

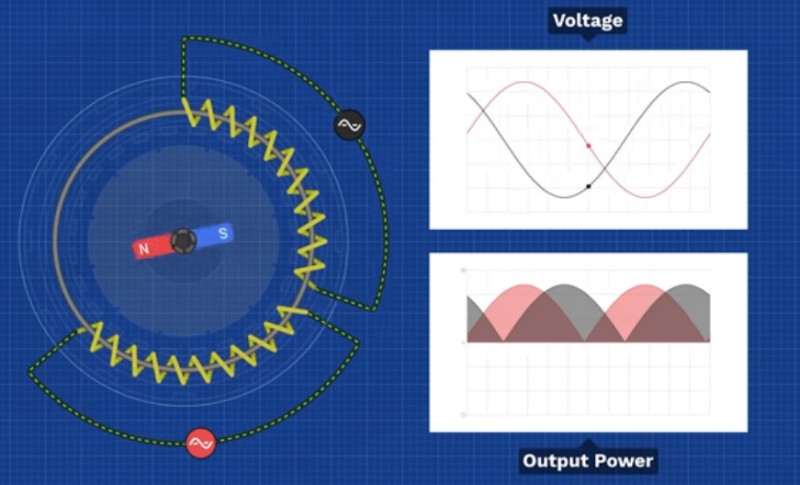

Mengapa tiga fasa lebih stabil?

Dalam satu fasa, ada masa arus elektrik berada hampir sifar. Maka kuasa yang dibekalkan berubah-ubah.

Dalam tiga fasa pula, apabila kuasa
